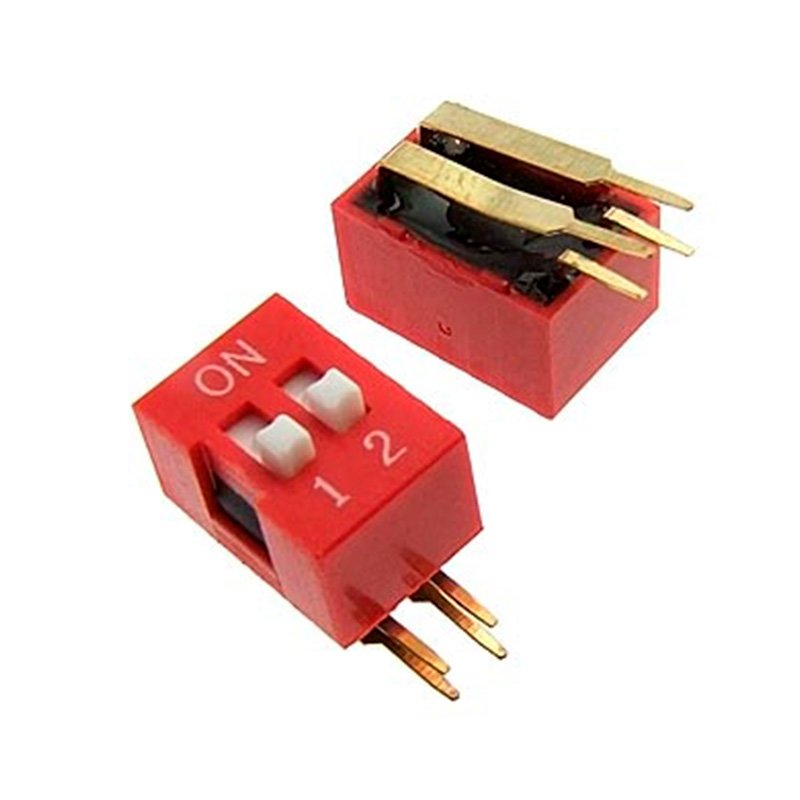

Угловой DIP-переключатель DA-02
DIP-переключатель DA-02 – движковый нормально открытый контакт, способный либо замыкаться (в положении движка, ближнем к обозначению ON), либо размыкаться. Он предназначен для установки на печатную плату под углом 90°.
Шаг выводов – 2.54 мм (0.1 дюйма) – позволяет использовать переключатель и с макетной платой, но для этих целей лучше использовать переключатели с прямыми контактами.
Максимальный рабочий ток в состоянии покоя – 100 мА (не более 50 В постоянного тока), в состоянии переключения – 25 мА (не более 100 В).
Ход движка – 2 мм.
Рабочий ресурс переключений – 2000 циклов.
Основные достоинства
- угловое расположение позволяет сэкономить место на плате
- положение «замкнуто» промаркировано надписью ON
- может быть использован со стандартной беспаечной макетной платой
Примеры использования
- альтернатива сигнальному джамперу
- переключатель питания
- бинарный селектор (с помощью двойного переключателя можно задать 4 различные опции)
Комплектация
- 1 × Угловой DIP-переключатель DA-02
Подключение и библиотеки
Переключатель работает как самостоятельное устройство и совместим с любыми микроконтроллерами, включая Arduino
