PIANO DP-10 – угловой DIP-переключатель

  1. Главная
  3. Магазин
  5. Коммутация
  7. Переключатели
  9. PIANO DP-10 – угловой DIP-переключатель

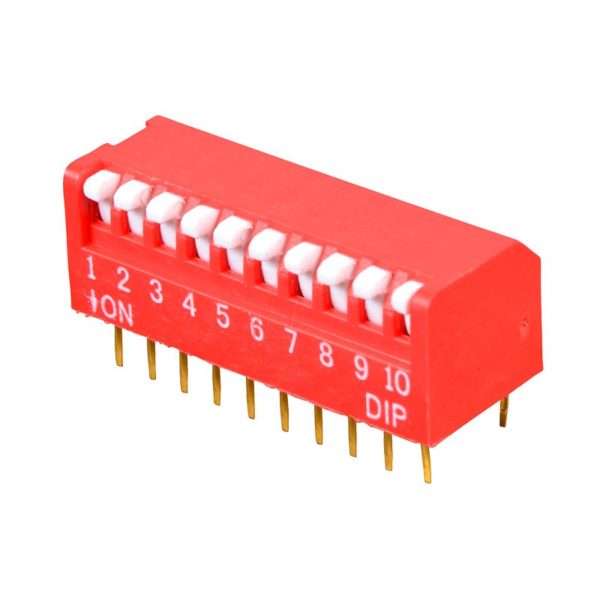

Угловой DIP-переключатель PIANO DP-10

Угловой DIP-переключатель – ещё более удобная замена стандартного джампера, позволяющая выводить панель джамперов на лицевую часть устройства.

Ожидается

62 ₽

Артикул: NK-00059 Категории: , Производитель:

Гибкая оплата

Наличными при получении
Безналичный расчет
Банковские карты
Электронные деньги

Быстрая доставка

Москва и МО: Самовывоз
Курьерская доставка
Россия и СНГ: СДЭК
Почта РФ / Достависта

Купить PIANO DP-10 - угловой DIP-переключатель в Москве или с доставкой по России и СНГ очень просто — до покупки осталось всего 3 клика!

  • Добавьте товар в корзину
  • Оформите заказ, выбрав наиболее удобный способ доставки и оплаты
  • Дождитесь подтверждения от менеджеров или позвоните самостоятельно
  • Оплатите заказ удобным способом и получите его в ближайшее время
?

Угловой DIP-переключатель PIANO DP-10

Переключатель DP-10 используется для коммутации слаботочных сигнальных линий или питания малопотребляющих устройств – максимальный ток линии не должен превышать 25 мА в момент переключения и 100 мА в статичном состоянии.

Движок переключателя, в отличие от «прямой» версии, имеет удобный выступ, который облегчает переключение. Положение «Замкнуто» также помечено надписью «ON».

Переключатель имеет шаг контактов 0.1 дюйма, что позволяет использовать его со стандартной беспаечной макетной платой.

Основные достоинства

  • удобный выступ на движке
  • медные контакты, покрытые оловом, обеспечивают надёжный контакт
  • гарантированно долгая работа – до 2000 циклов включения-выключения

Примеры использования

  • подключение датчиков
  • замена джамперов
  • коммутация питания микроконтроллера

Комплектация

  • 1 × Угловой DIP-переключатель PIANO DP-10

Подключение и библиотеки

Модуль работает как самостоятельное устройство и совместим с любыми микроконтроллерами, включая Arduino

Детали

Вес 20 g
Габариты 26.4 × 10.3 × 9.6 mm
Напряжение питания:

до 100 В (в момент переключения – 25 В)
Предельное напряжение:

до 500 В переменного тока
Потребляемый ток:

до 100 мА (в момент переключения – до 25 мА)
Количество переключателей:

10
Материал корпуса:

Температуростойкий термопластик UL
Материал контактов и выводов:

Медь
Тип контакта:

SPST-NO
Шаг:

1.27 мм
Сопротивление изоляции:

100 мOM / DC 500 В
Сопротивление контактов:

до 100 мОм
Ресурс службы:

2000 циклов
Усилие переключения:

400 г
Рабочая температура:

от -20°C до +70°C
Цвет:

красный, синий
