Импульсный блок питания 12В 2А GMY003C
Преобразование напряжения в импульсных источниках питания происходит на высокой частоте после предварительного выпрямления входным диодным мостом. Такое решение позволяет существенно снизить потери на преобразование и габариты рабочего трансформатора.
Таким образом, импульсные источники питания обладают более высоким КПД по сравнению с источниками, построенными по классической схеме с понижением сетевого напряжения входным трансформатором. Кроме того, импульсные источники обладают большей удельной мощностью.
Характеристики блока питания:
- выходная мощность: 24 Вт;
- входное напряжение переменного тока (сеть): 100–240 В;
- постоянное выходное напряжение: 12 В;
- выходной ток: 2 А.
- Диаметр отверстий под крепежные винты: 3,5 мм;
- расстояние между отверстиями: 65,5 и 28 мм.
Основные достоинства
- Малые габариты при высокой мощности
- Надежная защита
- Широкий спектр приложений для использования
Примеры использования
- Готовое решение для создания электронных конструкций, требующих внешнего питания
- Встроенное электропитание систем коммуникации и связи
- Разработка зарядных устройств аккумуляторных батарей
Комплектация
- 1 × GMY003C – Импульсный Блок питания AC-DC 12В / 2А (24 Вт)
Подключение и библиотеки

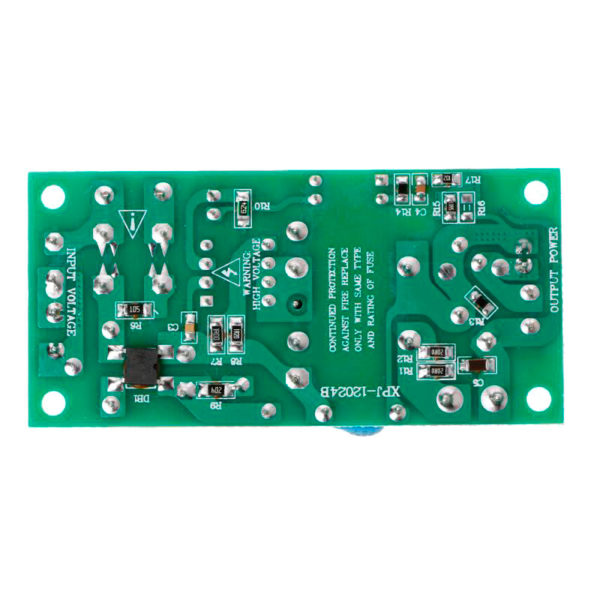

Подключение модуля к сети осуществляется через соответствующий штекер на плате (см. обозначение «Input Voltage») шнуром со стандартной вилкой на одном конце и штекерной розеткой на противоположном. Нагрузка включается в штекер (маркировка надписью «Output Power») проводами сечением не менее 0,5 кв.мм.
