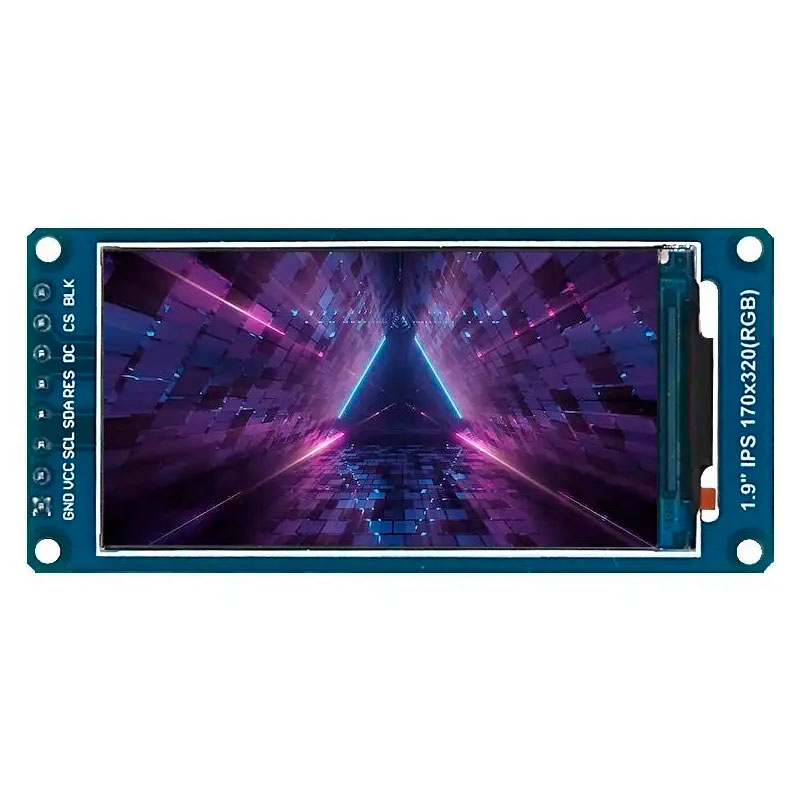

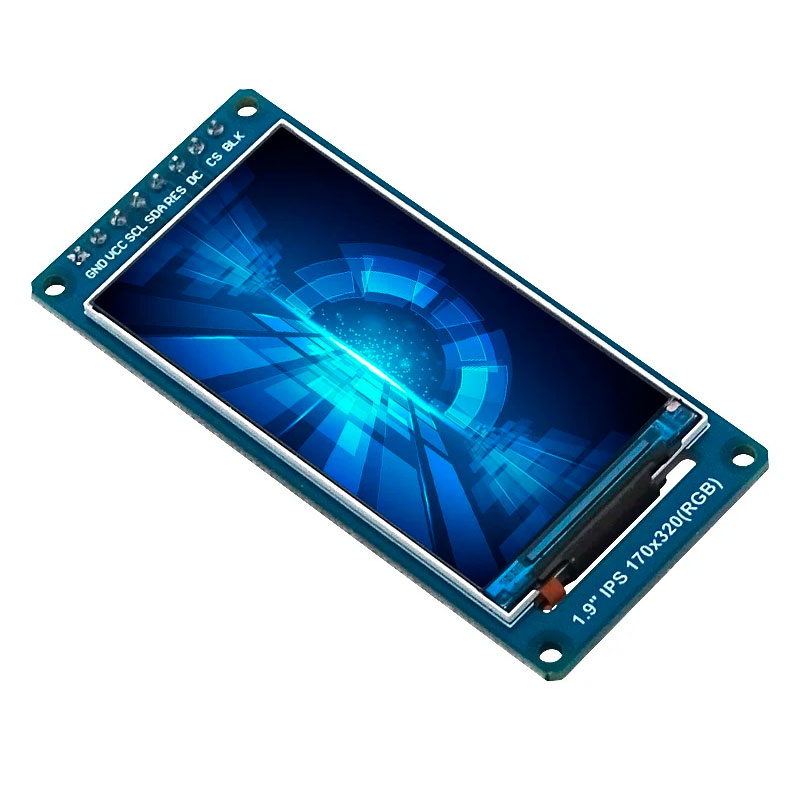

SPI IPS TFT дисплей 1.9
Дисплей сочетает в себе компактные размеры, высокое качество IPS матрицы и надежность промышленного исполнения. Благодаря контроллеру ST7789VW и 4-проводному SPI интерфейсу, он легко интегрируется в различные электронные проекты, обеспечивая четкое и яркое изображение с широкими углами обзора.
Для стабильной работы требуется:
- Конденсатор 100нФ на линию питания
- Стабилизированный источник 3.3В
Для управления подсветкой рекомендуется:
- ШИМ-сигнал для регулировки яркости
- Максимальный ток подсветки: 120мА

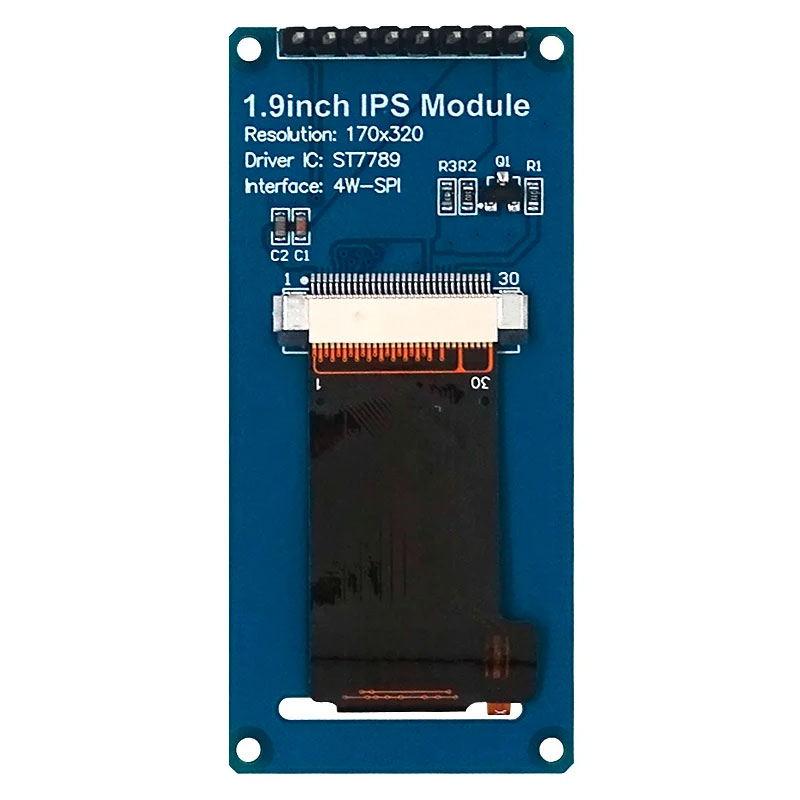

Характеристики контроллера ST7789VW:
- Специализированная версия для разрешения 170×320
- Встроенная память для буферизации кадра
- Поддержка аппаратного ускорения графики
- Функции энергосбережения
- Быстрое частичное обновление экрана

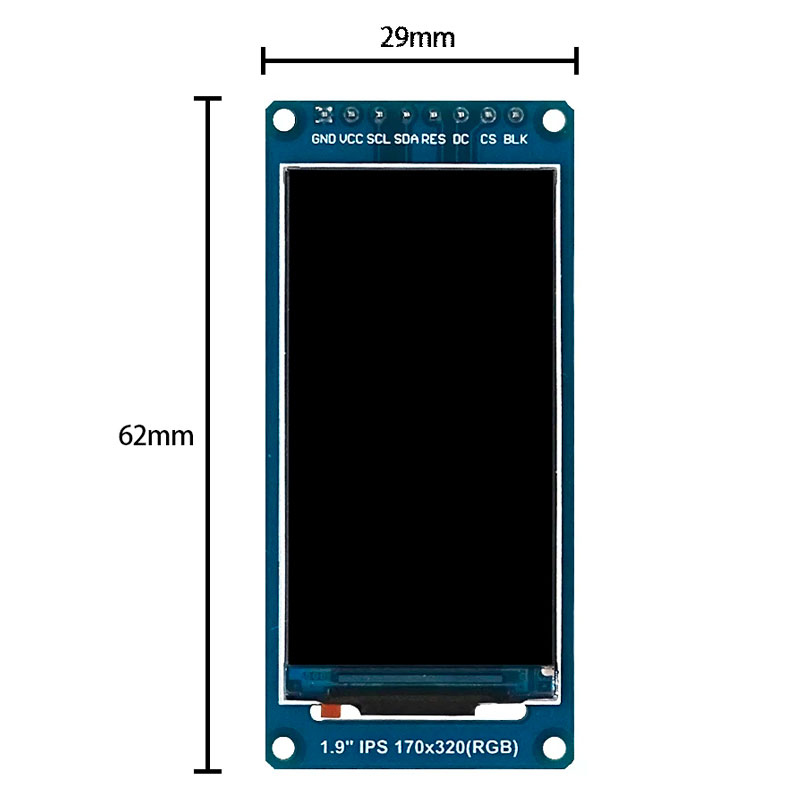

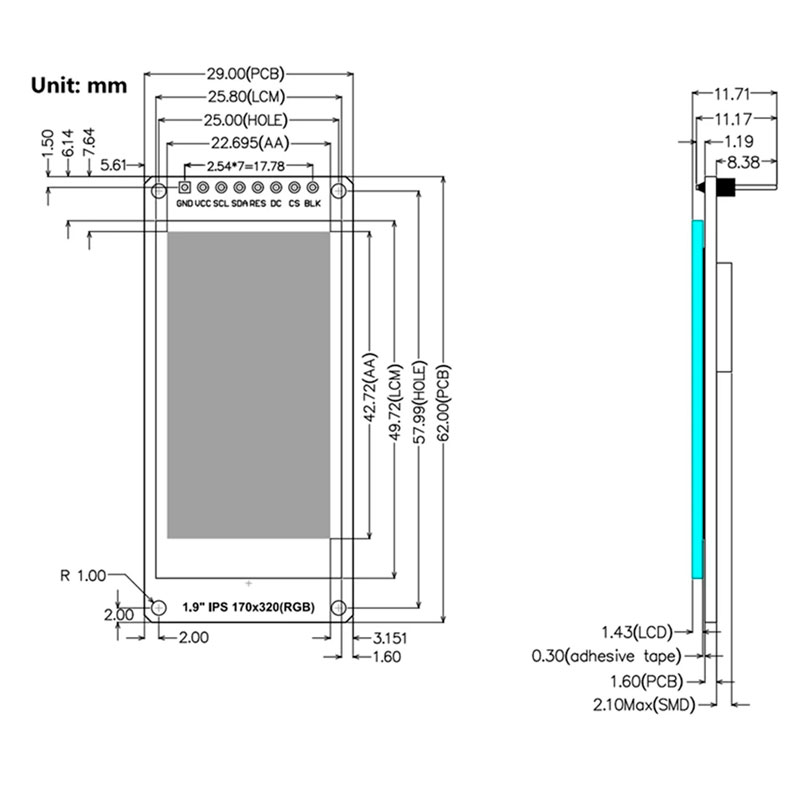

Распиновка и подключение дисплея:
| Вывод | Назначение | Описание |
|---|---|---|
| VCC | Питание +3.3В | Основное питание дисплея |
| GND | Земля | Общий провод |
| SCL | SPI Clock | Тактовый сигнал (до 62.5 МГц) |
| SDA | SPI Data (MOSI) | Передача данных |
| RES | Сброс | Активный LOW (0 = сброс) |
| DC | Data/Command | 1 = данные, 0 = команда |
| CS | Chip Select | Активный LOW (0 = выбор чипа) |
| BLK | Управление подсветкой | 1 = включено (3.3В = постоянная) |
Основные достоинства
- Высокая надежность (Military grade стандарт)
- Широкий угол обзора (178° IPS матрица)
- Низкое энергопотребление (режимы сна)
- Простое подключение (4-проводной SPI)
- Готовая поддержка популярных микроконтроллеров
- Компактные размеры при высоком разрешении
Примеры использования
- Промышленные HMI-интерфейсы
- Медицинские диагностические приборы
- Носимые устройства и умные часы
- Портативные измерительные системы
- Встраиваемые информационные панели
Комплектация
- 1 × IPS TFT дисплей 1.9″ (170×320px) с SPI контроллером ST7789
Подключение и библиотеки
Дисплей совместим с самыми популярными микроконтроллерами:
- STM32 серии
- MSP430
- C51
- ESP32/8266
- Raspberry Pi Pico
