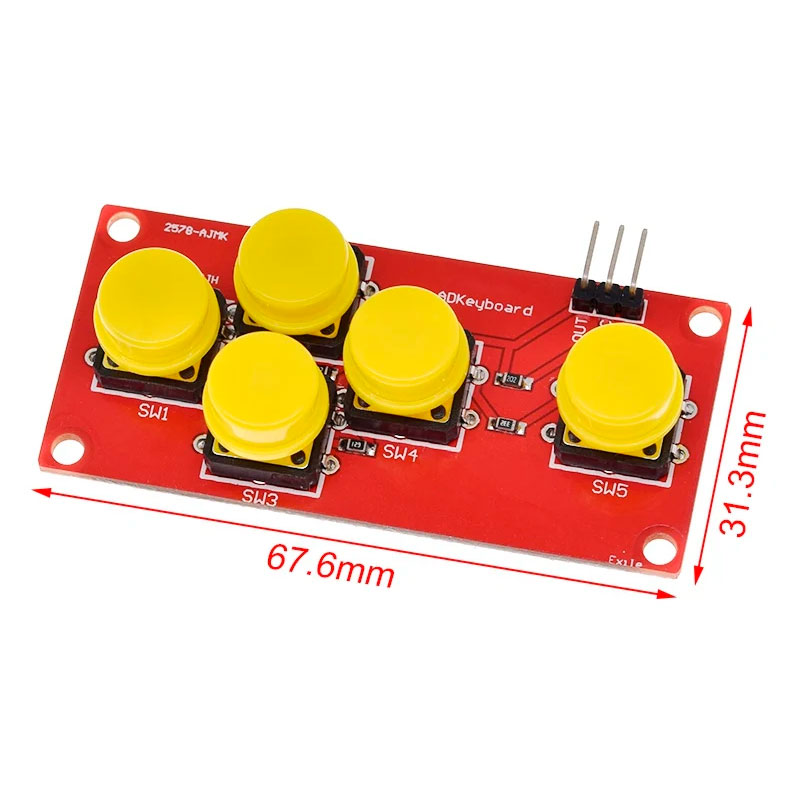

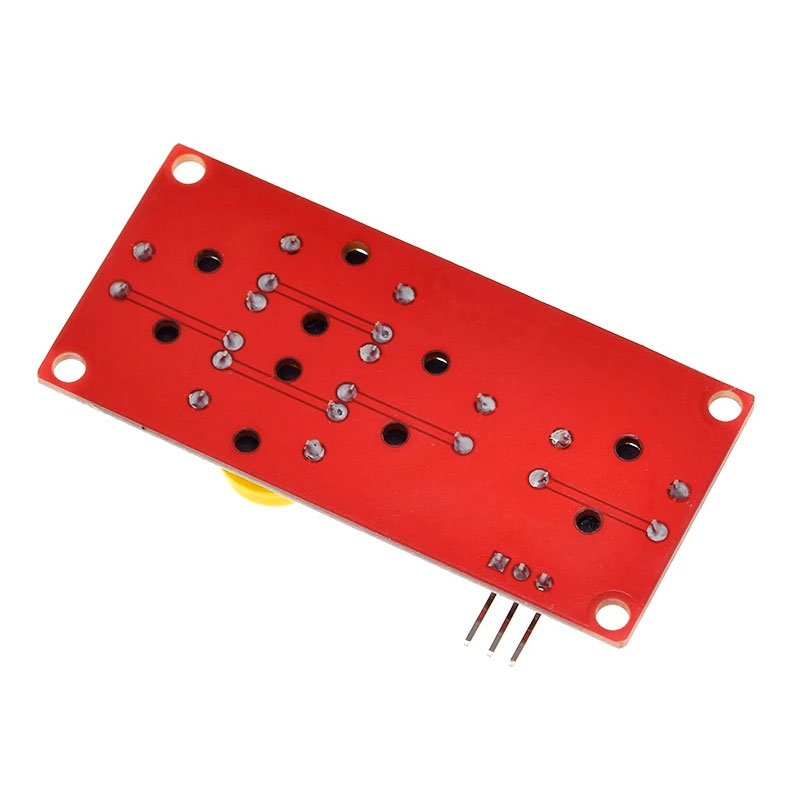

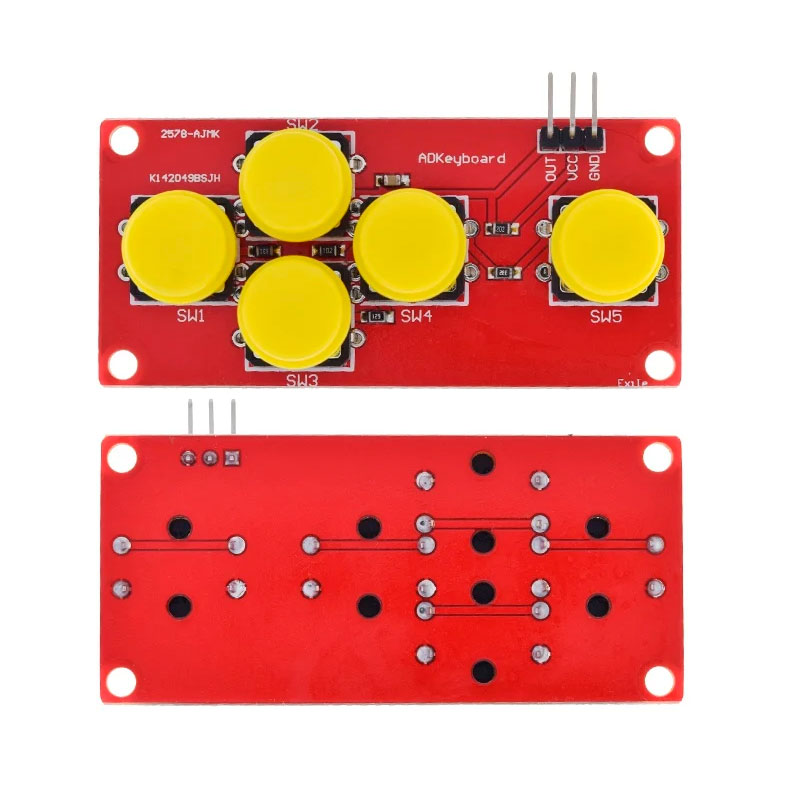

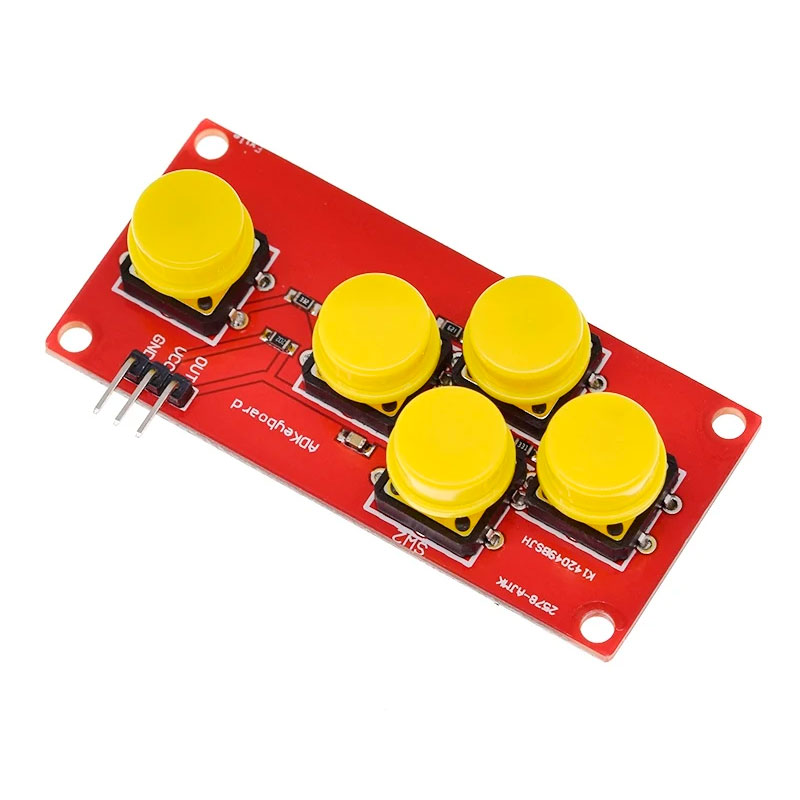

Модуль аналогового джойстика на 5 кнопок
Принцип работы модуля заключается в считывании значений с аналогового входа микроконтроллера. Каждая кнопка при нажатии создает уникальное напряжение на аналоговом выходе (деление напряжения через резисторы).
Контроллер считывает значение АЦП (0–1023 для Arduino) и определяет нажатую кнопку по диапазонам:
Кнопка | Примерное значение АЦП (5В) |
---|---|
KEY1 | ~0–200 |
KEY2 | ~200–400 |
KEY3 | ~400–600 |
KEY4 | ~600–800 |
KEY5 | ~800–1023 |
Пример кода для Arduino
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 |
const int adcPin = A0; // Подключен к AOUT модуля void setup() { Serial.begin(9600); } void loop() { int adcValue = analogRead(adcPin); if (adcValue < 200) { Serial.println("Нажата KEY1"); } else if (adcValue < 400) { Serial.println("Нажата KEY2"); } else if (adcValue < 600) { Serial.println("Нажата KEY3"); } else if (adcValue < 800) { Serial.println("Нажата KEY4"); } else { Serial.println("Нажата KEY5"); } delay(100); // Задержка для стабильности } |
Этот модуль — идеальное решение для проектов, где важно минимизировать использование портов. Аналоговый подход упрощает подключение, а качественные компоненты гарантируют долгий срок службы. Для точности рекомендуется калибровка под конкретный экземпляр.
Основные достоинства
- Экономия портов: 5 кнопок → 1 аналоговый вход.
- Надежность: Кнопки Omron рассчитаны на интенсивное использование.
- Простота: Не требует сложных библиотек (достаточно analogRead).
Примеры использования
- Меню устройств: Управление LCD-дисплеями или настройка параметров.
- Игровые контроллеры: Компактные интерфейсы для DIY-геймпадов.
- Промышленные панели: Быстрый ввод команд в системах автоматизации.
Комплектация
- 1 × Модуль аналогового джойстика (5 кнопок, 1 аналоговый порт)
Подключение и библиотеки
Для стабильной работы требуется подтяжка к GND.
Примечание: Точные значения АЦП могут варьироваться в зависимости от экземпляра. Рекомендуется провести калибровку (определить диапазоны для каждой кнопки экспериментально).
